GRUVPAKT

1. Обзор

GRUVPAKT — 8-трековый шаговый секвенсор / грувбокс на базе M5Stack Tab5. Каждый трек играет либо сэмплы (драм-киты, ван-шоты), либо один из пяти встроенных синтезаторных движков (FM, Wavetable, Granular, Virtual Analog, Phase Distortion) — либо управляет внешним устройством по USB-MIDI. Паттерны собираются на сенсорной шаговой сетке, складываются в сцены, всё микшируется нобами, а проекты сохраняются на SD-карту.

Типичный рабочий процесс

2. Главный экран

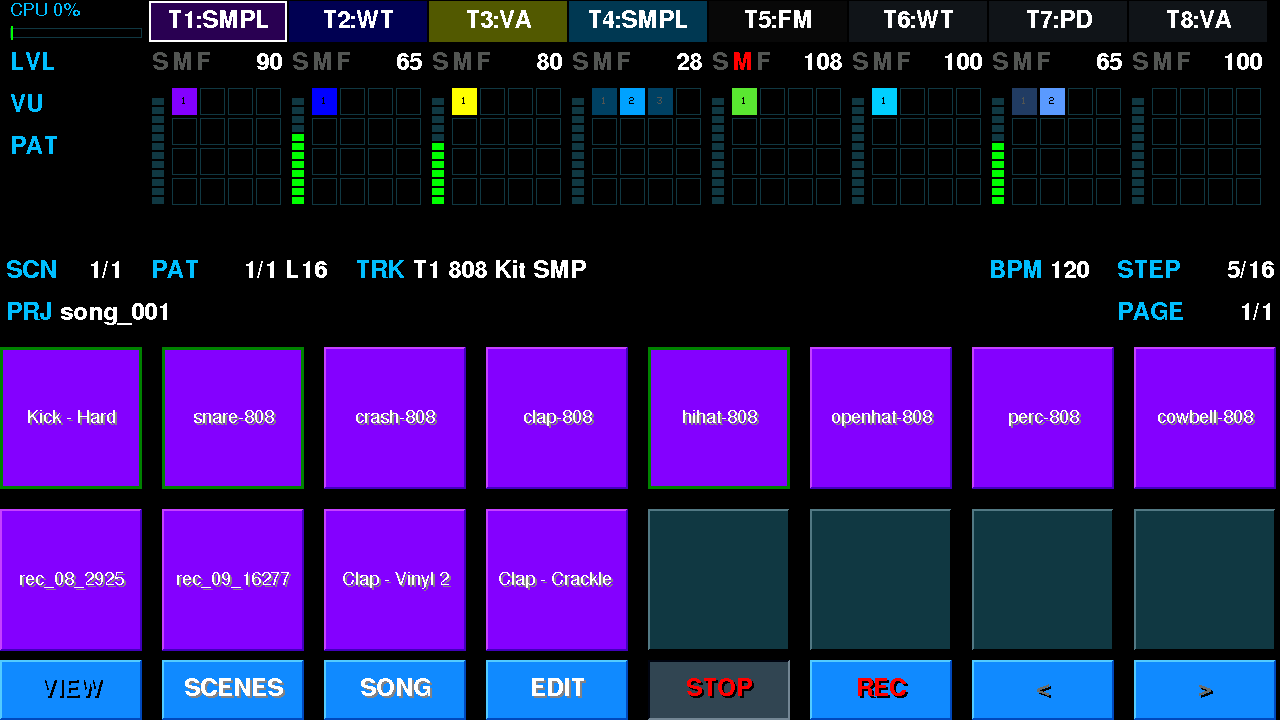

Экран секвенсора — ваша база. Он делится на области ниже.

Сверху вниз: LCD во всю ширину (вкладки треков T1–T8, строка уровней LVL, индикаторы VU и фишки паттернов, строка проекта / BPM / шага), сетка пэдов 2×8 (здесь — кит сэмпл-трека во время игры) и ряд кнопок внизу. Снимок с эмулятора.

Кнопки при удержании модификатора

Держите один модификатор клавиатуры дольше ~0,35 с — подписи восьми нижних кнопок сменятся его функциями (на тех же местах); отпустили — ряд вернулся. Быстрое сочетание (Ctrl+буква) ряд не трогает. Кнопки 7–8 (места < >) — всегда пара «− / +». Оранжевые подписи — функции экрана, бирюзовые — функции открытого окна (PATTERNS, SCENES, KEYS, сетка, редактор синта, аранжировщик — у каждого свой ряд, см. их разделы).

Отдельного экрана микшера нет: микширование делается нобами (§8), правка сэмпла — в верстаке SAMPLER (§7.1), правка нот — в сетке (§7.2).

3. Транспорт и темп

В настройках можно включить отсчёт-затакт (count-in), чтобы получить метроном-заход перед началом живой записи.

Пока идёт запись с микрофона (SAMPLING, §7.1), транспорт заблокирован целиком: не работают ни кнопки PLAY / REC, ни Space, Ctrl+R, Sym+R.

4. Треки

8 треков (T1–T8). Каждый трек — одного из типов:

У трека есть фиксированная категория, выбираемая при создании — Note-трек (любой синт или внешний MIDI) или Sample (drum)-трек. Движок внутри Note-категории можно менять свободно (FM → WT → VA…), но пересечь Note ↔ Sample нельзя, как только в треке есть данные: шаг означает ноту на одном и слот — на другом.

Выбор трека: нажмите его цифру 1…8 или нажмите его энкодер на базовой странице нобов (нажатие на уже выбранном треке открывает его страницу нобов). Пэды, шаги и нобы следуют за выбранным треком. Голая цифра 1…8 выбирает трек и открывает его страницу нобов (повтор листает категории, §8); Ctrl+1…8 = SOLO, Alt+1…8 = MUTE.

Задать тип и цвет трека

Тип трека, его MIDI-канал, цвет и банк живут на ноб-категории ROUTE (голая цифра трека → первая категория, §8). Создать трек: Ctrl+T открывает пикер типа на пэдах (SAMPLER / FM / WT / GRAN / VA / PD / USB / BLE) на первом свободном слоте; тап типа создаёт трек, Esc / без выбора — трек не появляется. Пустой (не созданный) слот сам по себе не выбирается.

Solo и mute

Ctrl+1…8 солирует трек, Alt+1…8 — заглушает (mute). Состояние mute / solo видно на панели треков: заглушённые (mute или приглушённые соло другого трека) показаны тускло.

Вспышка активности

При воспроизведении светодиод ноба N вспыхивает цветом трека каждый раз, когда трек N играет ноту — видно, кто звучит, вообще не глядя на экран. Сэмпл-пэд при этом кратко подсвечивается на триггере своего сэмпла. Яркость вспышек задаёт LED DYN (§8).

Раньше пульсировали строки треков на экране; вспышка перенесена на светодиоды нобов — экран перестал перерисовываться на каждой ноте, а индикация стала заметнее.

5. Выбор звука

Сэмпл-треки

Каждый сэмпл-трек владеет своим китом — набором из 16 слотов сэмплов (у каждого трека свой). Пэды 2×8 показывают эти 16 слотов (заполненные = загружены). Нота в паттерне ссылается на слот, а не на конкретный сэмпл — заменив сэмпл в слоте, вы меняете звук всех нот этого слота.

• Тап по пэду — играет (прослушивает) сэмпл слота и делает его активной «кистью». Перекиньте пэды в SEQ шаг-ленту (клавиша `, §6), и тап по шагу поставит этот слот.
• Тап по пустому пэду — сразу открывает браузер CHOOSE для этого слота.
• Долгое нажатие на пэд — меню LOAD / CLEAR: загрузить другой сэмпл или очистить слот.
• Наполнить слот — клавиша L (CHOOSE) открывает браузер SD-библиотеки: выберите категорию, прослушайте и загрузите сэмпл в текущий слот. Либо запишите с микрофона в верстаке SAMPLER (Ctrl+W / EDIT на Sample-треке), там же trim, тюн, chop — см. §7.1.
• SOLO / MUTE слота в текущем паттерне: держите Ctrl и тапните пэд — SOLO этого слота, Alt + тап — MUTE (повторно — снять). Тап при этом не звучит и кисть не меняет; заглушённые пэды серые. Хранится в паттерне и в проекте; на замороженном треке не работает.

Ряд кнопок при удержании Aa (пэды кита): CHOOSE · CLR SLOT · SOLO · MUTE · UNSOLO (снять все SOLO / MUTE слотов паттерна) · SAMPLER · SLOT - · SLOT +. SOLO / MUTE / CLR SLOT действуют на выбранный пэд-кисть. Держите Alt — ряд кита и банка (§2): CHOOSE · CLR SLOT · CLR BANK · REINDEX.

Клавиша временно переиспользует пэды (нажать снова = выйти):

Вторая клавиша, A (VAR-пикер), снята: варианты сэмпла плоские, лежат рядом с исходными сэмплами.

Киты как библиотека. В браузере CHOOSE (L) после категорий сэмплов есть лейн KITS — целые наборы из 16 слотов:

• Загрузить кит — тап по киту заменяет все 16 слотов трека разом. В списке заводские наборы (data/samples/banks/*.json) и ваши сохранённые (data/kits/*.kit).
• Сохранить кит — пэд + SAVE KIT в этом лейне (или хоткей Ctrl+K): введите имя — текущие 16 слотов трека сохранятся в /data/kits/<имя>.kit и появятся в списке.

Страница KIT параметров сэмпла (нобы трека):

• CHOKE (0 = выкл, 1–8) — группа заглушения: новый удар в группе обрывает предыдущий звук той же группы на этом треке (открытый / закрытый хэт). Обрыв мягкий, без щелчка.
• GATE — выкл: сэмпл звучит до конца (one-shot); вкл: обрывается по длине ноты (ноб DUR на шаге). Если включён LOOP, GATE не действует.

Переключения банка сэмплов больше нет: каждый трек владеет своим китом, и смена / правка кита не трогает другие треки (модель Roland P-6 / NI Maschine).

Синт-треки

У синт-трека 16 слотов пресетов — вид SLOTS на пэдах (Sym+A, или держать Sym → первая кнопка SLOTS). Тап по слоту делает его активным (рамка) и переключает трек на его звук; заполненный слот подписан именем пресета и окрашен в цвет трека, пустой — «P1»…«P16».

Слот держит свою копию звука. Пресет из библиотеки — только исходник: правка нобами или в редакторе меняет звук этого слота в этом проекте и сохраняется вместе с проектом, библиотечный файл не трогается.

Список пресетов

L — все банки движка трека, Alt+L — сразу ваш пользовательский банк (то же — держать Alt → CHOOSE / USER). На пэдах сначала банки (LCD PRESET: pick bank), тап по банку — его пресеты. Тап по пресету — прослушать (трек сразу звучит им); ↑ ↓ — прокрутка, ← → или < > — страницы. Enter — положить копию прослушанного пресета в активный слот; Esc — из пресетов назад к банкам, из банков — выход с прежним звуком. EDIT в списке — править выбранный пресет в редакторе синта «на пробу» (§7.6).

Сохранить, сбросить

Глубже — страницы нобов трека (голая цифра трека, §8) и редактор синта: EDIT, когда на пэдах SLOTS или список пресетов (§7.6).

Файлы пресетов лежат в /data/presets/<движок>/ (WT/Gran/VA/PD — .preset, FM — .syx) и доступны любому треку и проекту. Ctrl+S — это сохранение проекта (вместе с копиями звука всех слотов), не пресета.

6. Программирование паттерна

Паттерн — последовательность шагов одного трека. Длина по умолчанию 16 шагов (до 128 — восемь тактов). Пэды 2×8 работают в двух ролях — по умолчанию это инструмент, и по запросу переключаются в шаговую сетку.

Пэды как инструмент (PADS / KEYB)

По умолчанию тап по пэдам играет звук — сэмплы банка (PADS) или хроматическую клавиатуру (KEYB, клавиша K). Играть можно живьём в любой момент, в т.ч. поверх идущей секвенции. С PLAY + REC тап ещё и записывает вживую удар в позиции плейхеда.

Пэды как шаговая сетка (SEQ / STEPS)

Нажмите ` (grave / тильда, §15), чтобы перекинуть пэды между инструментом и SEQ шаг-лентой — это двусторонний тумблер. В SEQ тап никогда не звучит — он правит секвенцию: с взведённым REC тап по шагу ставит / снимает активный звук; без REC тап просто двигает курсор. Шаг проигрывается секвенсором, когда до него доходит плейхед — при игре пэды тускнеют там, где есть данные, и ярче подсвечиваются на проходе плейхеда. LCD показывает PADS / KEYB (инструмент) или STEPS (SEQ); нажмите ` снова, чтобы вернуться.

Два способа записи

KEYS (хроматическая клавиатура)

K превращает пэды в хроматическую клавиатуру; октава сдвигается клавишами −/+ (или крайними пэдами). Это поверхность-инструмент — играет живьём и пишет (как выше). Ноты привязываются к активной шкале.

Сетка паттерна (GRID)

Кнопка VIEW (или Ctrl+I) меняет пэды на обзорную сетку всего паттерна. На сэмпл-треке строки = слоты кита (виден весь кит); на синт/MIDI-треке это хроматический piano-roll на все 128 нот (C-1…G9, слева имена C4 / D#5…, окно само центрируется на ваших нотах). Сверху — строка номеров шагов (едет вместе с прокруткой) и номер трека T# в углу; над сеткой — полоска из двух строк с назначением нобов. Масштаб и положение окна запоминаются — трек открывается там, где вы его оставили. VIEW ещё раз или Esc — обратно к пэдам. Правка нот — §7.2.

7. Правка — нобы, сетка и редакторы

Правка идёт в нескольких местах: страницы нобов (быстрая правка звука / трека — §8), сетка паттерна (ноты), верстак SAMPLER (звук сэмпла) и редактор синта (звук синта). Модальных окон правки больше нет. Esc закрывает верхнее окно / оверлей.

Кнопка EDIT (и Ctrl+E, Sym+I) открывает правку того, что сейчас на пэдах:

7.1 Звук сэмпла (верстак SAMPLER)

Правка звука сэмпла живёт в верстаке SAMPLER — откройте его Ctrl+W, EDIT на Sample-треке или кнопкой SAMPLER (держать Aa на пэдах кита); на входе стопит транспорт. Там: запись с микрофона (или SYNTH / NOTE / RESAMPLE / USB), trim (START / END), PITCH / TUNE, LEVEL / PAN, CUTOFF, DELAY, огибающая ADSR, тайм-варп (STR % / GRN / MODE), LOOP / REVERSE и CHOP на слайсы. SAVE запекает правку в WAV и банк; CHOOSE листает SD-библиотеку, а LOAD открывает файловый браузер. Del на Sample-треке удаляет сэмпл-кисть или выбранный вариант.

Запись с микрофона

Выберите слот (тап по пэду) и нажмите SAMPLING:

Почему PLAY не работает во время записи. В Tab5 микрофон и динамик сидят на одном аудиокодеке и физически не могут работать одновременно: на время записи кодек отдаётся микрофону. Поэтому воспроизведение сначала останавливается, а на время записи блокируется — иначе запись шла бы в тишину и конфликтовала с выходом. Как только запись закончена или отменена, звук возвращается автоматически.

Новая запись всегда получает чистые настройки воспроизведения (trim / pitch / ADSR / фильтр сбрасываются в дефолт) — чтобы она не унаследовала правку от прежнего содержимого слота.

7.2 Правка нот (сетка паттерна)

Откройте сетку (VIEW или Ctrl+I): строки = слоты кита на Sample-треке, высоты нот на синт-треке. Нобы правят ноты прямо в сетке, у них два слоя.

Нобы без модификатора

Держать Aa (Shift) — параметры ноты

Пока держите Aa, нобы правят ноту в фокусе: E0 OFFSET (микро-тайминг внутри шага) · E1 PROB (вероятность) · E2 RATCHET · E3 COND (условие срабатывания: 100/75/50/25 % или соотношения проходов) · E4 PITCH · E5 TUNE · E6 PAN · E7 SLIDE (303-легато). Нет ноты в фокусе — слой тёмный.

Выделение

• Тап по ноте — выделить только её; Ctrl + тап — добавить / убрать из выделения; тап по пустому месту — снять выделение.
• Ctrl+A — выделить все ноты паттерна (LCD ALL n SELECTED). Только выделяет, перенос не включает.
• E5 DUR, E6 VEL и весь слой Aa действуют на всё выделение: нота в фокусе получает значение, остальные сдвигаются на столько же.
• С взведённым REC тап по пустой ячейке добавляет ноту, по ноте — удаляет.

Перенос нот

Нажмите E7 — перенос включён (кольца E0 / E1 зелёные), ещё раз — выключен.

У края блок не сплющивается — останавливается целиком. Стрелки ↑/↓ листают строки по одной, ←/→ двигают курсор шага, < > — окно целиком.

Длина паттерна задаётся в режиме PATTERNS (Sym+P, и прямо из сетки тоже): ноб 1 = точная длина 1–128, ноб 2 = ×2 / ÷2 (§10). Ноты за длиной не пропадают: паттерн хранит все 128 шагов, длина лишь решает, сколько из них играет. Укоротили — хвост виден в сетке притушенным, Ctrl+A выделяет и его, при удлинении он вернётся; ×2 копирует начало поверх хвоста.

7.3 Операции с паттерном

Действуют на активный паттерн текущего трека (§15):

У трека есть пул паттернов; пад-режим PATTERNS (Sym+P) показывает пул и даёт выбирать / копировать / клипбордить их — см. §10. Ctrl+N — это New Project (не новый паттерн), а Ctrl+D удаляет весь трек.

7.4 Проект и настройки

Сохранение / загрузка проекта — на клавиатуре: Ctrl+S (Save), Ctrl+Alt+S (Save As, ввод имени), Ctrl+L (Load), Ctrl+N (New Project) — см. §12. Настройки устройства (яркость, count-in-затакт…) — в диалоге настроек из строки заголовка.

7.5 Insert-FX и параметр-локи

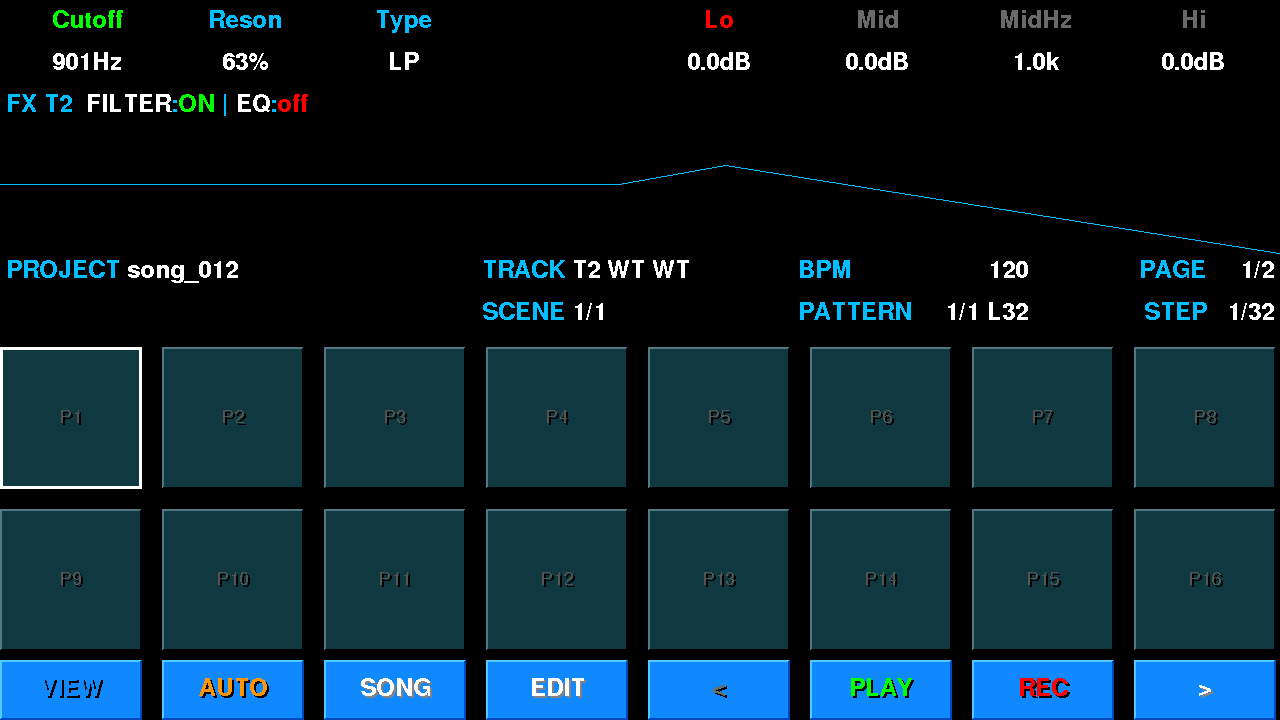

Страница FX на нобах — Sym+F: восемь нобов показывают два слота сразу — FILTER | EQ, повторное Sym+F — COMP | SAT, третье — закрыть. Нажатие E0 / E4 (первый ноб слота) включает / выключает слот: «светофор» на нобе включения: имя и кольцо красные — слот выключен, нажмите, чтобы включить; зелёные — включён; остальные нобы выключенного слота серые; в заголовке LCD — FILTER:ON | EQ:off. По умолчанию все слоты выключены. На виде FILTER LCD рисует кривую фильтра. Движения этих нобов можно записать через AUTO (§8.1) — например, проход фильтром.

Параметр-лок на шаг: на поверхности шагов (SEQ) держите пэд шага и крутите ноб страницы FX — значение запишется только в этот шаг; в заголовке появится ST n, залоченный параметр подсвечен оранжевым. Отпустили — нобы снова правят трек. Тап без поворота переключает шаг как обычно. Держать шаг + нажать ноб — снять лок этого параметра; держать нажатие дольше 0,6 с — снять все локи шага. Шаги с локами помечены бирюзовым уголком; до 4 локов на шаг.

Посылы слотов сэмпл-трека (DLY / CHO / RVB на странице блоков сэмпла) снимаются с каждого сэмпла до insert-цепочки трека: реверб получает звук без FILTER / COMP трека. Так у каждого слота может быть свой посыл (например, реверб только на малом барабане). У синт-треков посылы идут после инсертов.

Модального окна FX больше нет: Aa+Sym+F открывает ту же страницу FX.

7.6 Редактор синта

Открывается кнопкой EDIT, когда на пэдах пресеты синт-трека: SLOTS (Sym+A) или список пресетов (L / Alt+L). Работает со всеми синт-движками: FM, WT, GRAN, VA, PD.

Вверху — страница канала синта: на LCD нобы выбранного блока, заголовок и блок-схема звука (OSC → FILT → AMP → ENV, LFO, NOISE, MOD…). На месте пэдов — все экземпляры выбранного блока рамками рядом (например OSC 1 | OSC 2 | OSC 3): все значения и картинка под ними — волна, 3D-таблица WT, огибающая PD.

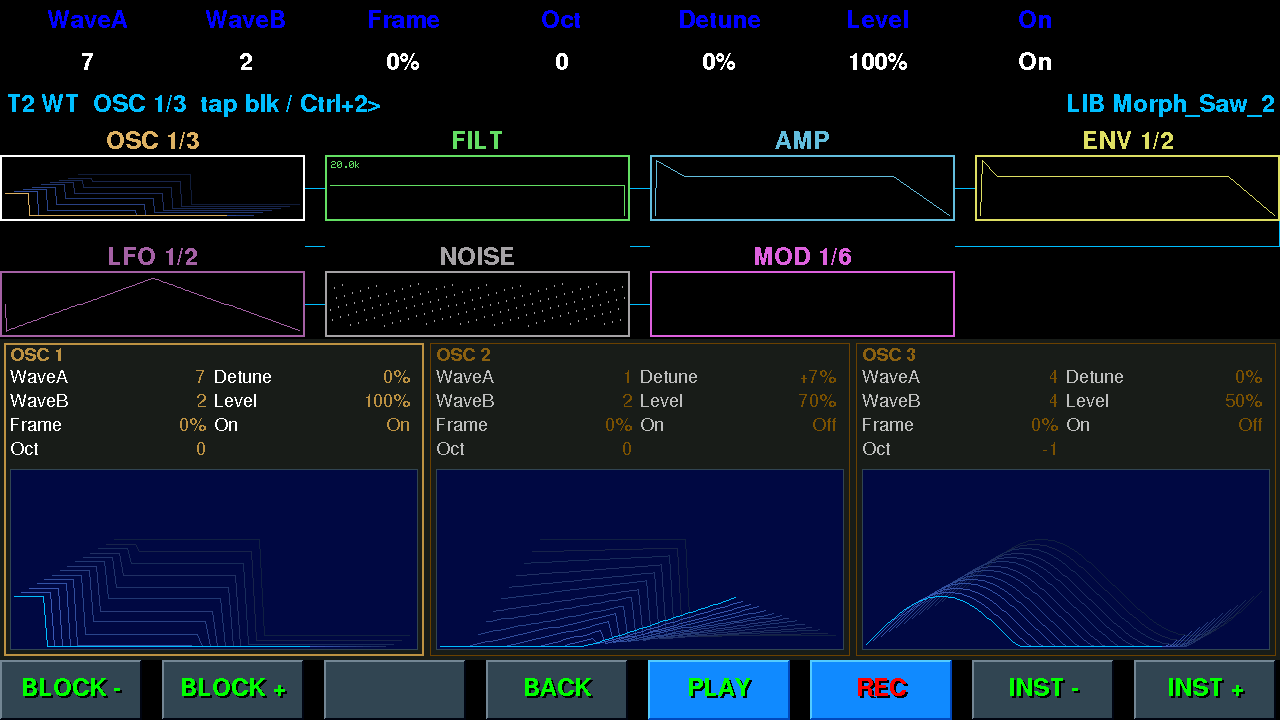

WT-пресет из списка «на пробе» (LIB Morph_Saw_2): выбран блок OSC, внизу — три осциллятора с 3D-таблицами.

Что правится и куда сохранить

Справа в заголовке LCD видно, что вы правите:

• SLOT 3 имя — звук активного слота (вход из SLOTS или из списка, где пресет не выбран);
• LIB имя — выбранный в списке пресет «на пробе»: трек звучит им, но слот не меняется, пока вы не сохраните в проект;
• * после имени — звук изменён с момента входа; [ENTRY] — сейчас звучит исходный (A/B).

Держите Aa — нижний ряд становится рядом действий:

Выход — Esc или BACK: туда, откуда вошли (список или SLOTS). Если пресет «на пробе» изменён и не сохранён, первый Esc только предупреждает (ESC AGAIN: DISCARD), второй выходит без сохранения. Любой выход из пробы без > PROJ возвращает треку звук его слота.

Сообщения редактора (SAVED P12, IN PROJECT: SLOT 3…) на пару секунд встают в заголовок на место имени.

8. Нобы и HUD

Восемь физических нобов (модуль 8Encoder) — быстрый способ лепить звук и микшировать. Верхние два ряда LCD всегда HUD — ячейка на ноб, показывает, чем он рулит сейчас.

Нобы — инкрементальные энкодеры (крутятся без упоров): они всегда «живые» и ведут параметр с его текущего значения. Ловить значение не нужно — то, что показано в HUD, и есть то, что под нобом, всегда. Смена страницы нобов ничего не дёргает.

Раньше стояли абсолютные потенциометры, и им был нужен soft-takeover («pickup»): ноб оживал только после прохода через текущее значение, а HUD подсказывал стрелкой, в какую сторону крутить. С энкодерами это не нужно — pickup и стрелки-подсказки убраны.

Ноб N = Трек N

В базовом слое каждый энкодер целиком отвечает за свой трек — не только крутилка:

Яркость светодиодов (LED STAT / LED DYN)

Два ноба на глобальной странице (9, нобы 2 и 3) задают яркость подсветки, каждый со своей ролью:

Это настройка устройства, а не проекта: она живёт в отдельном файле data/settings.json и переживает перезагрузку и смену проекта (яркость не «уезжает» вместе со сценой).

ENV / FILT на нобах = амплитудная огибающая и главный фильтр. Канальная страница нобов даёт амплитудную огибающую (Attack / Decay / Sustain / Release) и, на WT и VA, главный фильтр (Cutoff / Resonance / Mode / Env-amount). Для более глубокого дизайна — дополнительные огибающие, per-op настройки, мод-матрица — редактор синта (EDIT на SLOTS или в списке пресетов, §7.6).

Средняя полоса LCD зеркалит нобы: на категориях ADSR / ENV рисует огибающую, на FILT — кривую фильтра, иначе — волну сэмпла, так что видимое совпадает с крутимым.

8.1 Запись движений ручек (AUTO)

Движение ручки можно записать в паттерн — оно будет повторяться на каждом проходе, как запись автоматизации в DAW. Запись включается отдельно от нот: Sym+U (LCD AUTO ON; REC пишет только ноты, поэтому случайно задетая при записи нот ручка ничего не испортит).

1. Запустите воспроизведение (PLAY) и включите AUTO.
2. Крутите ручку параметра трека. Первое касание выбирает параметр — на экране мелькнёт AUTO: <параметр>.
3. Захват: пока AUTO включён, тронутый параметр пишется непрерывно — и когда вы крутите, и когда держите ручку на месте (установленное значение тоже записывается), проход за проходом.
4. Выключите AUTO (или Stop) — с этого места параметр играет записанное.

Слоты сэмпл-трека тоже пишутся: на странице блоков сэмпла (уровень, панорама, высота, фильтр, посылы и т.д.) запись идёт на конкретный слот — в окне MOTION и в полосе сетки кривая подписана номером слота, например S4 LEVEL. Уже звучащий сэмпл следует кривой сразу, не дожидаясь следующего удара — так длинный «стем» на один удар за паттерн можно вести по громкости или фильтру. Правки варианта слота в автоматизацию не пишутся.

• Что можно записать: параметры синта трека (страница блоков и категории ENV / FILT), уровень трека и посылы DLY / CHO / RVB. Глобальные параметры (BPM, MASTER, яркость) в паттерн не пишутся.
• Сколько: до 16 параметров на паттерн. Запись хранится экономно (только изломы движения), места хватает надолго; если всё же кончилось — сообщение AUTOM FULL.
• Паттерн — петля: движение плавно продолжается через конец паттерна к началу, без скачка.
• Рука главнее записи: без AUTO можно в любой момент взяться за ручку с записанным движением — до конца прохода играет рука, потом запись продолжится.
• Записанное движение принадлежит паттерну: сменили паттерн — сменились движения.
• Ctrl+Shift+R — удалить все движения текущего трека в текущем паттерне.

8.2 Окно MOTION

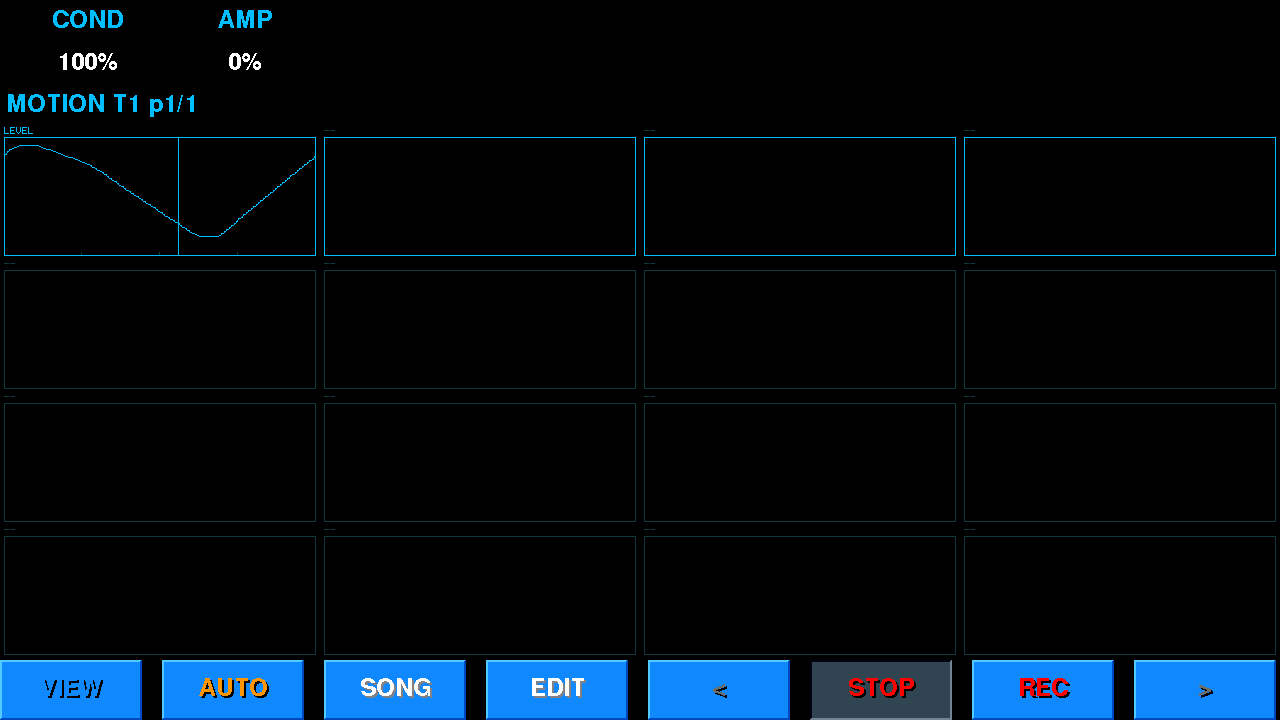

Aa+Sym+U открывает окно автоматизации текущего трека: пэды убираются, на их месте 16 окон 4×4 — по одному на записанный параметр, с кривой и бегущим плейхедом. Повторное нажатие ведёт подсветку на следующий ряд, после последнего — закрывает окно.

Подсвеченный ряд (4 окна) управляется энкодерами — по паре на окно:

8.3 Как видно, что параметр автоматизирован

8.4 Кривая в сетке паттерна

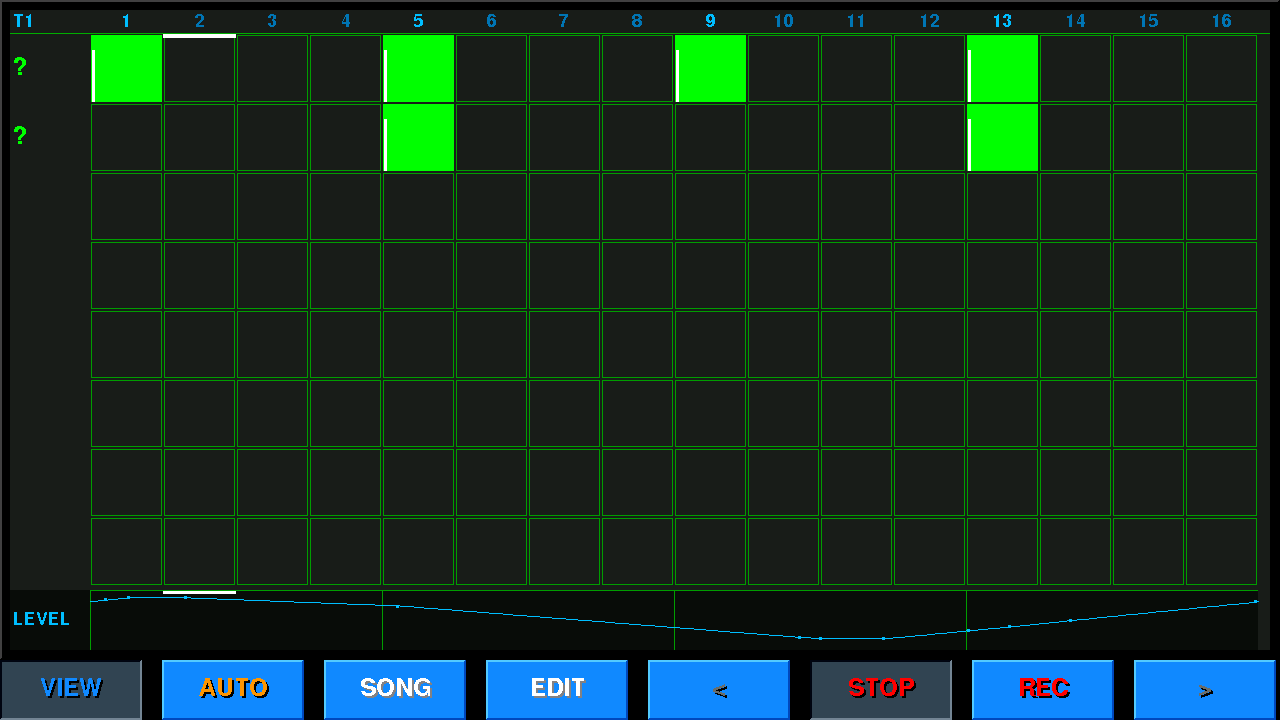

Если у паттерна есть хотя бы одна записанная кривая, в сетке паттерна (VIEW) под строками нот появляется полоса автоматизации. Её колонки — те же шаги, что у нот: прокрутка и зум сетки двигают кривую вместе с нотами, поэтому видно, где именно в паттерне ручка поднимается относительно нот. Слева — имя параметра; показывается последний тронутый параметр, тап по имени переключает на следующую кривую паттерна. Точки записи — маленькие засечки, плейхед проходит и через полосу; на проходе, пропущенном по COND, кривая тусклая. Рисуется та же кривая, что играет (без случайного разброса VAR). Нет кривых — нет полосы, сетка как обычно. Рисование пальцем: ведите пальцем по полосе — кривая показанного параметра перерисовывается под пальцем (точки ставятся с шагом в четверть шага, лишние точки на прямых после отпускания убираются). Так можно поправить записанную кривую или нарисовать её заново поверх.

9. Генеративный трек (GEN)

Любой Note-трек можно сделать генеративным: вместо своих шагов он слушает другие треки и генерирует ноты в их контексте — кросс-трековая, всё время меняющаяся партия по мотивам синта Kaleidoscope. Трек сохраняет свой звук; «генератив» — это режим, а не тип. (Sample-треки генеративными быть не могут — там контролы GEN серые.)

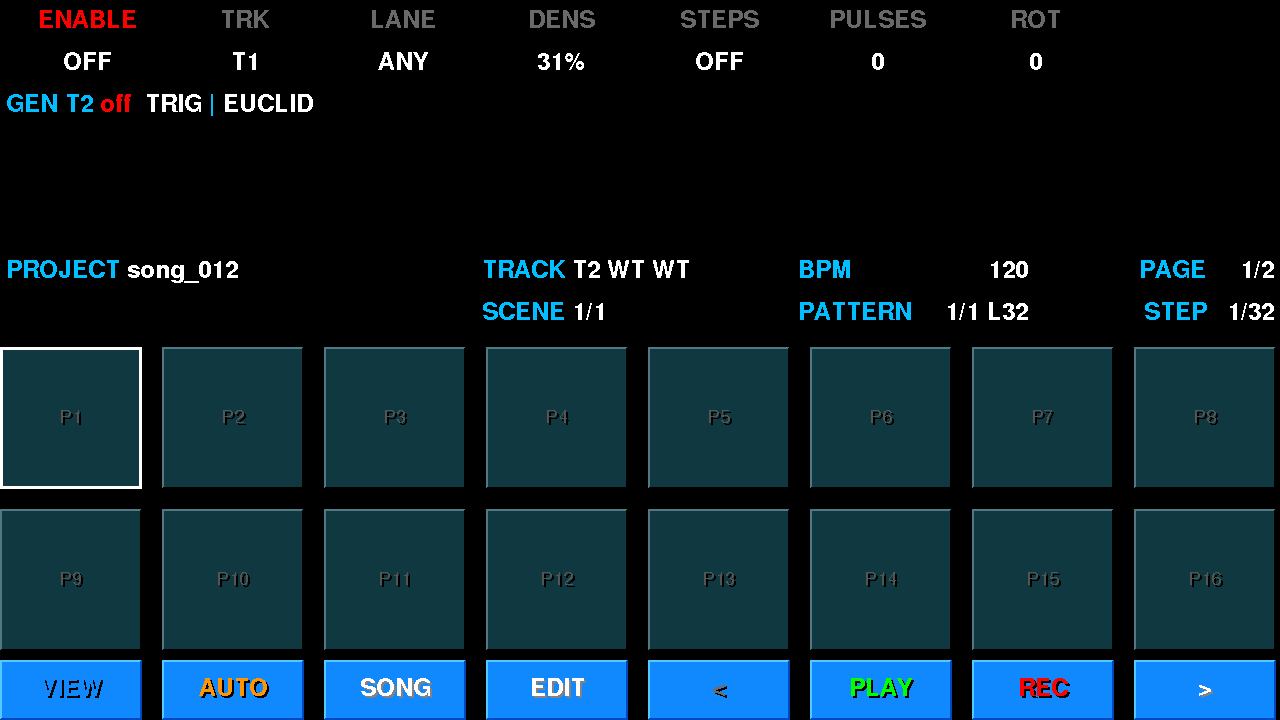

Страница GEN на нобах — Sym+G: восемь нобов показывают две группы сразу — TRIG | EUCLID, повторное Sym+G — PITCH | RATE, третье — POOL (T1–T8 на всех восьми нобах), четвёртое — закрыть. Переключатели (ENABLE и треки POOL) включаются нажатием ноба и горят «светофором»: красный — выключено, зелёный — включено; пока GEN выключен, остальные нобы серые. Движения этих нобов можно записать через AUTO (§8.1) — например, плотность DENS по ходу паттерна. То же открывают Ctrl+G и Aa+Sym+G. Включите ENABLE, чтобы активировать режим:

Приоритет триггера: евклид > внутренний клок > зеркало. Генеративный трек может также триггерить более поздний генеративный (каскад). FREEZE (Ctrl+Alt+G) запекает один проход сгенерированного вывода в паттерн трека и выключает GEN — поймайте хороший дубль, потом правьте как обычный паттерн.

10. Паттерны и сцены

У каждого трека есть пул паттернов (до 32), а сцена (до 32 в песне) — это по одному выбранному паттерну на трек плюс длина, цвет и сдвиги. Ими управляют две поверхности пэдов: Sym+P и Sym+E (или кнопка SCENES нижнего ряда, или держать Sym → PAT / SCN).

Режим PATTERNS (Sym+P)

Пэды становятся пулом паттернов текущего трека: страница из 16 — P1…P16 или P17…P32; она следует за активным паттерном, а когда первые 16 заняты, открывается вторая. Паттерны в цвете трека, подпись P<n>.<len>, красная рамка = играющий сейчас.

• Тап существующего паттерна — делает его активным паттерном сцены для этого трека.
• Тап пустого пэда — копирует туда активный паттерн (или NEW, если пул пуст).
• Нобы (1 щелчок = 1 значение): ноб 1 = LENGTH (1–128) · ноб 2 = X2 / ÷2 (ступени 1 · 2 · 4 … 128: удвоить с копией начала / укоротить) · ноб 3 = COLOR ("TRK" = цвет трека) · ноб 4 = PROB (0–100 %: вероятность для всего паттерна — каждая нота бросает свой кубик, умножается на вероятность самой ноты; 100 = как записано).
• Держать Aa: NEW · CLONE · COPY · PASTE · CLEAR · DEL · LEN /2 · LEN x2.
• Клавиши: Ctrl+C / V / X — копия / вставка / вырезка паттерна между треками (только одной категории); Ctrl+Backspace — очистить; Del — удалить активный паттерн из пула.
• Выход: Esc (или Sym+A / `) возвращает пэды в инструмент. Из сетки сюда тоже прыгает Sym+P (сетка закрывается).

Режим SCENES (Sym+E или кнопка SCENES)

Пэды становятся списком сцен песни — страницей из 16 (S1…S16, затем S17…S32; страница сама следует за текущей сценой). Подпись S<n>.<len> = длина сцены в шагах, в цвете сцены. У играющей сцены красная рамка (белая на стопе), у очередной — зелёная.

• Тап по сцене — переключить на неё: на стопе сразу; при игре — по режиму аранжировщика: PERF (по умолчанию) — когда доиграет текущая сцена, STUDIO — со следующего шага (§11).
• Тап пустого пэда — добавить новую сцену.

• Держать Aa: NEW · CUT · COPY · PASTE · CLEAR · MOVE · SCN - · SCN +. MOVE включает перестановку: кнопки 7–8 становятся MOVE < / MOVE > (текущая сцена на место влево / вправо, LCD SCENE 6 -> 5, номера в цепочке SONG следуют), кнопка 6 — DONE.
• Клавиши: Ctrl+C / V / X — копия / вставка / вырезка всей сцены; Ctrl+Backspace — очистить сцену.

Полная картина — сцены по всем трекам сразу — это Аранжировщик (§11).

11. Аранжировщик (сцены и песня)

Аранжировщик — обзор всей песни. Откройте его кнопкой SONG (или Sym+S); Esc или SONG ещё раз — обратно в секвенсор. У него три вида: MATRIX (сцены × треки), CHAIN (цепочка сцен — песня) и EXPORT. Переключение — держать Aa: MATRIX · CHAIN · EXPORT · LOOP (зациклить песню).

MATRIX

Сцены идут колонками, у каждого трека своя строка с его пулом паттернов (несуществующие не рисуются); паттерны выбранной сцены залиты. Значки в углах показывают ненулевые START / PLAYS трека и ROT сцены.

• Тап по сцене — выбрать; ещё тап — запустить. На стопе первый же тап делает её текущей — PLAY начнёт с неё.
• Тап по паттерну — он играет в выбранной сцене; тап по уже залитому — трек в этой сцене молчит.
• «+» после последней сцены — добавить сцену.
• Когда сцену запускать: кнопка PERF / STUDIO — PERF (по умолчанию) переключает, когда доиграет текущая сцена, STUDIO — со следующего шага. Хранится в проекте.

CHAIN — песня

Песня — цепочка сцен с повторами (до 64 позиций). PLAY играет цепочку; строка состояния — SONG 2/5 x1/2 LOOP. С LOOP песня зациклена; без — останавливается в конце (с затуханием, если задан FADE OUT, §12).

Импорт MIDI (Ctrl+Alt+I, файлы из data/import/) укладывает песню в эти пределы: до 32 сцен и до 32 паттернов на трек, до 128 тактов; что не влезло, отрезает и прямо пишет в отчёте. Повторы при этом склеиваются.

Экспорт MIDI и WAV

Держите Aa → EXPORT (3-я кнопка). Панель заранее показывает, что будет записано: сколько тактов, куда и примерный размер (~N MB).

START (на месте PLAY, или нажатие E0) запускает; во время рендера там CANCEL и проценты. Нижний ряд: MATRIX · CHAIN · — · — · START.

Куда пишется: всё в data/export/ — export_NNN.mid, export_NNN_master.wav, export_NNN_T01_LEAD.wav (номер и имя трека), export_NNN_fx_delay.wav. Номер NNN берётся свободный — экспорт никогда не затирает прошлый. В MIDI сэмплы идут нотами 36 + слот (пэд 1 = C1). В конец WAV добавляется небольшой хвост — чтобы не обрезать реверберацию и повторы дилея.

Чего не будет в файлах. Стем пишется только треку, который назван и слышен: заглушённый mute или подавленный чужим solo файла не получает — он был бы тишиной. То же с шинами: fx_reverb.wav не появится, если в ревербератор никто не посылает или его возврат закрыт. Отчёт прямо говорит, чего нет (BASS MUTED - NO STEM, reverb UNUSED - NO FILE).

Пока идёт WAV-экспорт, прибор не отвечает на игру: пэды, клавиши, внешний MIDI и прослушка молчат — иначе это попало бы в файлы. Экспорт идёт быстрее реального времени, транспорт на это время останавливается. Файл больше 4 ГБ не пишется: панель покажет TOO LONG >4 GB.

12. Микширование и сохранение

Микширование (нобами)

Отдельного экрана микшера нет — микширование свёрнуто в нобы и LCD:

• Уровни треков — базовая страница нобов (восемь нобов = восемь уровней треков), с метрами на LCD.
• FX-посылы — взведите строку посыла D (Delay) / C (Chorus) / V (Reverb); восемь нобов задают этот посыл по восьми трекам.
• FX-возвраты и master — глобальная страница нобов (9 / Sym+M): три уровня возвратов и MASTER. FX-шина включена, когда её возврат больше нуля (свежие проекты стартуют с FX выключенными).
• MASTER управляет общей громкостью динамика и наушников. В наушники звук идёт на фиксированные −8 дБ тише; при подключении наушников выход переключается сам.

Фейды мастера (FADE IN / FADE OUT)

Глобальная страница (9), третья вкладка SONG: два параметра в тактах (0 = выключено, до 32). Ручка MASTER при фейде не двигается — фейд работает поверх неё.

• FADE IN — каждый старт воспроизведения начинается с тишины и за N тактов выходит на уровень.
• FADE OUT — Shift+Space во время игры: мастер затухает за N тактов, затем стоп. В режиме SONG без LOOP последние N тактов песни затухают сами.

FREEZE трека

FREEZE снимает нагрузку с процессора: трек перестаёт играть движком и играет запись своего собственного звука. Это компромисс для живого проигрывания — включайте его, когда треков и голосов так много, что звук начинает трещать.

• Как это работает. Нажмите FREEZE во время игры: трек доигрывает текущий круг, следующий круг записывается (кнопка трека показывает «запекается»), дальше трек играет эту запись. Звучит ровно так, как прозвучал этот круг — с вероятностью, VAR, автоматизацией, генеративными шагами и хвостами.
• На стопе FREEZE ждёт: после PLAY первый круг пропускается (у него ещё нет хвостов прошлого круга), записывается второй. STOP посреди записи — запись начнётся заново целым кругом после следующего PLAY.
• Живым остаётся всё, что после звука трека: фейдер, mute/solo, insert-эффекты (FILTER, EQ, COMP, SAT) и посылы в Delay/Chorus/Reverb.
• Застывает сам звук: каждый круг одинаков. Правка паттерна и звука замороженного трека заблокирована («FROZEN — unfreeze to edit») — разморозьте, поправьте, заморозьте снова.
• Темп — часть записи: после смены BPM замороженный трек остаётся в прежнем темпе (ноты внутри круга не сдвигаются). Это особенность, не ошибка: сменили темп — заморозьте трек заново.
• Экспорт (WAV и стемы) заморозку не использует: в файл замороженные треки идут живой игрой, со всеми вариациями от круга к кругу.
• Не путать с Ctrl+Alt+G — это «заморозка» генератора GEN-трека в обычный паттерн (§9).

Сохранение и загрузка проектов

Проекты (сцены, паттерны, ссылки на сэмплы, настройки синтов, микс) сохраняются на SD-карту как файлы .gps в /data/songs/.

Сохранение проверяется. Каждый файл после записи сверяется; не вышло — PROJECT: SAVE FAIL, а прежний файл не тронут. Предыдущая версия остаётся рядом как <имя>.gps.bak; если проект повреждён, загрузится она (PROJECT DAMAGED - BACKUP LOADED). Проект хранит и звук каждого слота синтов (§5).

Отмена и возврат (Ctrl+Z / Ctrl+Alt+Z)

Ctrl+Z отменяет последнее действие, Ctrl+Alt+Z возвращает отменённое. Действие — одно нажатие клавиши, один тап (касание от нажатия до отпускания — например, кривая, нарисованная пальцем) или поворот ноба (пока крутите один ноб без паузы больше секунды, это одно действие). Помнятся последние 64 действия.

• Отменяется: ноты и всё в сетке, кривые автоматизации, длина / PROB, пул паттернов (NEW, CLONE, PASTE, DEL), сцены и цепочка SONG, повороты нобов (звук синта, уровни, посылы, инсерты, GEN, GLOBAL), слоты кита, треки, BPM / SWING / тональность.
• Не отменяется: транспорт, переключение видов, сохранения и экспорт, заморозка трека. Загрузка, новый проект и импорт MIDI очищают историю. Прослушивание пресета в списке и A/B в редакторе синта — не правки.
• Что вернулось, видно: вспыхивают кольца нобов, чьё значение изменилось (на базовой странице — кольцо трека), на LCD — UNDO: NOTES T1, UNDO: SOUND T2, REDO: …. Вид не переключается.
• Правку замороженного трека отменить нельзя (FROZEN - unfreeze to edit) — как и править его.

USB-архив (Ctrl+U)

Вставьте USB-флешку в USB-A и нажмите Ctrl+U: BACKUP — копировать с карты прибора на флешку, RESTORE — обратно. Что копировать: FULL · SAMPLES · PROJECT · PRESETS · EXPORT · IMPORT. Переключатель NO DELETE — не удалять на приёмнике файлы, которых нет в источнике. Внизу — счёт copy / skip / err. Esc закрывает.

13. Как сделать (по шагам)

Собрать драм-бит

1. Выберите SAMPLER-трек (нажмите 1…8) или задайте новому треку тип SAMPLER на его нобе ROUTE (§8).
2. Опционально: нажмите L, в конце списка категорий откройте лейн KITS и тапните кит — пэды покажут его сэмплы.
3. Тапните сэмпл-пэд (напр. kick-808), чтобы прослушать и сделать активной кистью.
4. Перекиньте пэды в SEQ (клавиша `), взведите REC и тапните шаги, где он должен бить. Кнопками </> листайте, если паттерн длиннее 16.
5. Тапните ` обратно в PADS, выберите другой сэмпл и добавьте на другие шаги (snare, hat…).
6. Нажмите PLAY. Тонко правьте velocity / тайминг каждого шага в сетке паттерна (GRID) — тап по ноте и правка (§7.2).

Экспортировать песню в WAV

1. Откройте аранжировщик: кнопка SONG или Sym+S.
2. Держите Aa и нажмите 3-ю кнопку EXPORT.
3. Ноб E1 FORMAT → WAV (по умолчанию MIDI).
4. Ноб E0 SPAN: вся песня (SONG) или одна сцена (SCENE, какая — E4). Сверьтесь с числом тактов и размером на панели.
5. Нужны дорожки для сведения в DAW — ноб E2 FILES → M+STEMS или STEMS. Нужен длинный луп — ноб E3 LOOP x.
6. START (кнопка на месте PLAY). Прибор замолчит, пойдут проценты; CANCEL прерывает. По завершении на панели останется имя файла и отчёт.
7. Файлы — на SD в data/export/: выньте карту, скопируйте на флешку (Ctrl+U, §12) или заберите по WiFi (§16).

Громкость мастера на файл не влияет: экспорт всегда пишется в номинале, иначе тихо выкрученный динамик давал бы тихий файл. Если места на карте не хватает, экспорт откажется до начала и покажет цифры (NEED 412 MB, FREE 380 MB), а не оборвётся на середине.

Записать сэмпл с микрофона

1. На SAMPLER-треке откройте верстак SAMPLER (Ctrl+W или кнопка SAMPLER).
2. Задайте источник MIC, взведите SAMPLING и произнесите/сыграйте звук в микрофон Tab5.
3. Остановите, затем сделайте trim (START / END), тюн и (опц.) CHOP, и SAVE — сэмпл попадёт в банк как активная кисть.

Сыграть мелодию на синт-треке

1. Выберите трек; задайте тип на синт на нобе ROUTE (TYPE: FM / WT / GRAN / VA / PD).
2. Нажмите K — пэды станут хроматической клавиатурой (−/+ или крайние пэды двигают октаву).
3. Играйте живьём или нажмите PLAY + REC для live-записи в луп.
4. Для step-ввода: REC при остановленном транспорте, тапните клавишу, чтобы записать ноту на курсор-шаг; ←/→ двигают курсор.

Поправить звук синта и сохранить

1. На синт-треке нажмите L, тапните банк, затем пресет — трек сразу звучит им.
2. Нажмите EDIT: откроется редактор синта (§7.6), справа в заголовке LIB имя.
3. Выберите блок на схеме (или ↑ ↓), крутите нобы. Aa + A/B (5-я кнопка) — сравнить с исходным.
4. Держите Aa: > PROJ (2-я) — звук в активный слот трека, > PRESET (1-я) — в библиотеку, чтобы взять в другие проекты.
5. Esc — обратно в список. Не сохранили — трек вернётся к звуку своего слота.

Ввести ноты по шагам

1. Остановите транспорт и взведите REC.
2. Сыграйте ноту на пэдах-инструменте (или перекиньтесь в SEQ через ` и тапните шаг), чтобы записать её на курсор-шаг — курсор сдвигается.
3. ←/→ двигают курсор; откройте GRID и тапните ноту для просмотра / правки (§7.2).

Собрать пул паттернов и сцены

1. Запрограммируйте паттерн, затем нажмите Sym+P (PATTERNS): тапните пустой пэд, чтобы скопировать его как вариацию, подправьте — и у вас два паттерна в пуле.
2. Нажмите Sym+E (SCENES): тапните пустой пэд, чтобы добавить сцену. Выберите, какой паттерн играет каждый трек, в Аранжировщике (§11).
3. Во время игры тапайте сцены (режим SCENES или Аранжировщик), чтобы переключать на границе бара — это живая аранжировка.

Солировать трек

1. Выберите трек (1…8).
2. Ctrl+1…8 солирует этот трек (Alt+цифра — mute); нажмите снова, чтобы снять.

Настроить генеративный трек

1. Имейте барабаны на одном треке и бас / мелодию на паре других.
2. Выберите пустой трек и дайте ему синт-звук.
3. Откройте GEN (Ctrl+G) и включите ENABLE. Задайте TRK (трек-триггер, напр. барабаны), LANE (напр. kick), DENS (плотность) и ALGO (алгоритм питча). Включите POOL-треки, что кормят пул питчей.
4. Нажмите PLAY. Когда дубль нравится, FREEZE его (Ctrl+Alt+G) в обычный паттерн.

Смикшировать треки

1. На базовой странице нобов задайте уровень каждого трека его нобом (следите за метрами LCD).
2. Взведите строку посыла (D / C / V) и накрутите посыл Delay / Chorus / Reverb каждого трека.
3. 9 — для FX-возвратов и MASTER.

Полистать SD-библиотеку сэмплов (LST)

1. На сэмпл-треке нажмите L.
2. Выберите категорию, прослушайте сэмплы и загрузите один в текущий слот (стрелки скроллят / листают, Enter = загрузить).

Сохранить, загрузить или начать новый проект

1. Ctrl+S сохраняет (авто-нумерованный .gps); Ctrl+Alt+S сохраняет под введённым именем; Ctrl+L загружает; Ctrl+N начинает новый проект (§12).

14. Советы

• Сначала выберите трек — пэды, шаги и нобы всегда следуют за выбранным треком T1–T8 (нажмите 1…8).
• Клавиша ` перекидывает пэды между игрой (PADS / KEYB) и шаговой сеткой (STEPS).
• REC + стоп = step-input; REC + игра = live-record. Помните, в каком вы режиме.
• Учите слой Sym — Sym+P/E/K/S прыгают прямо в PATTERNS / SCENES / KEYS / Аранжировщик.
• Сэмплируйте с микрофона в верстаке SAMPLER (Ctrl+W) — запись, trim, chop, сохранение.
• Солируйте, чтобы сфокусироваться на треке (Ctrl+цифра трека), пока программируете его.
• Попробуйте GEN-трек поверх барабанов + баса для развивающегося лида, затем FREEZE понравившийся дубль.
• Сохраняйтесь чаще — Ctrl+S пишет новый нумерованный файл каждый раз.

15. Физическая клавиатура (Tab5 Keyboard)

Клавиатура M5Stack Tab5 (70 клавиш, по I2C) — основная поверхность управления; работает вместе с сенсорным экраном и нобами. У неё четыре физических модификатора (Ctrl, Alt, Sym, Aa / Shift), которые стекаются (напр. Ctrl+Alt+X). Что делают клавиши, решает активный экран; ниже — карта на главном экране секвенсора.

Транспорт и треки

Слой SYM (прыжки по режимам)

Sym+буква прыгает прямо на поверхность пэдов, режим или страницу нобов (имя режима на LCD обновляется). Восемь главных переходов есть и на нижнем ряду — держите Sym (§2).

Пэды и ноты

То же 2-октавное пиано играет и в редакторе синта (§7.6) — слушайте звук прямо при правке (стрелки там заняты выбором блока и экземпляра).

Виды и редакторы

Операции с паттерном и треком

Проект и файлы

Навигация (контекстная)

Светодиоды: LED на модуле нобов показывают статус — прогресс-бар на буте, затем цвет трека / параметра и вспышки играющих треков (§4, §8).

16. Характеристики

Чего пока нет в этой сборке: MIDI Learn, MIDI clock, зума и правки волны пальцами.

WIFI FILES и обновление прошивки

На экране выбора режима при включении — плитка 5 (или клавиша 5): WIFI FILES. Прибор подключается к сети и показывает адрес: откройте его в браузере на компьютере или телефоне в той же сети — это папка data/ карты, файлы можно скачивать и закачивать (сэмплы, проекты, экспорт). Заодно часы прибора выставляются по сети (NTP). Выход — Esc: на экране появится please restart with the button: перезапустите прибор кнопкой.

Обновление по WiFi: в WIFI FILES нажмите U — прибор покажет свою версию и версию на сервере; Enter ставит новую, Esc — назад. Адрес сервера берётся из файла data/update.json на карте. После установки перезапустите прибор кнопкой.
